Кулачковые толкатели, также известные как подшипники толкателя кулачка или направляющие ролики, представляют собой прецизионные компоненты, используемые в различных механических системах для преобразования вращательного движения в поступательное движение или для направления и поддержки движущихся частей.
Введение в подшипник толкателя кулачка для тяжелых условий эксплуатации
| Номер детали | CCF-6-SB CCF-6-B CCF6SB |
| Материал | Материал внешнего кольца: хромированная сталь Материал ролика:Хромированная сталь Материал шпильки: 20CrMo |
| Измерение | Внешний диаметр: 152,4 мм Диаметр шпильки: 63,5 мм Общая ширина:236,5 мм Ширина внешнего кольца: 82,55 мм |
| Услуга | Доступно индивидуальное обслуживание, бесплатный образец может быть предоставлен перед заказом. |

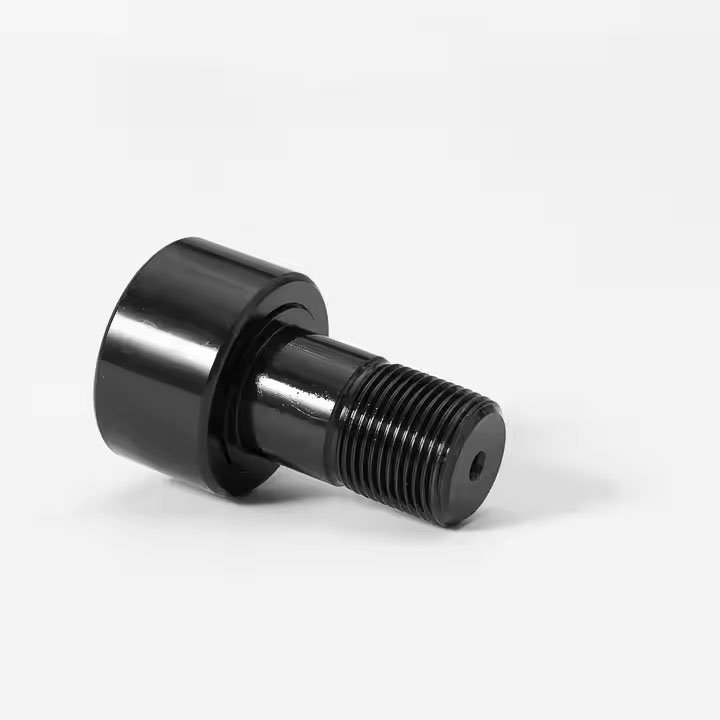

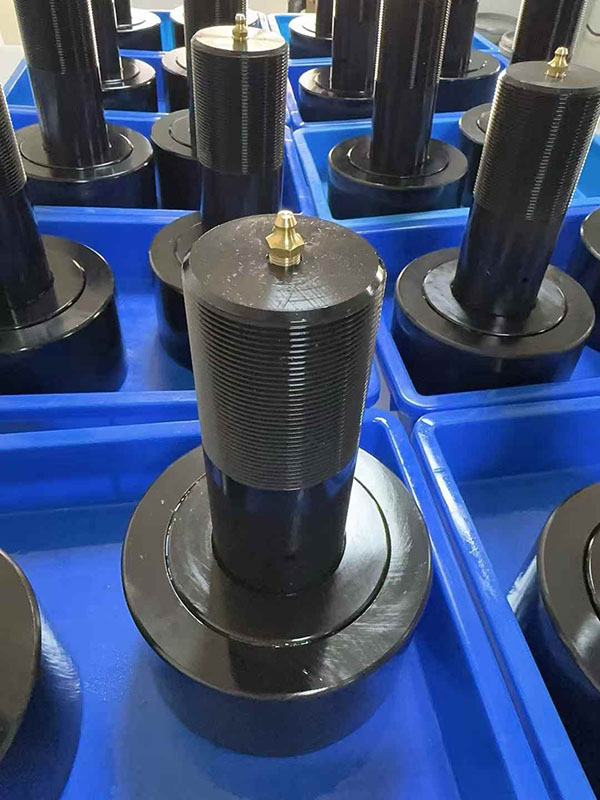

Фотографии кулачкового толкателя CCF 6 SB:
Кулачковые толкатели обычно изготавливаются с игольчатыми подшипниками, которые могут воспринимать радиальные нагрузки, но не могут воспринимать осевую нагрузку. Они доступны как в метрической, так и в дюймовой серии и бывают разных типов, таких как стандартные, с корончатым наружным кольцом, с динамической нагрузкой, усиленные и изготовленные на заказ толкатели. Выбор толкателя зависит от конкретных требований к применению, включая грузоподъемность, скорость и условия окружающей среды.
MORE BEARINGS может производить больше опорных катков с дюймовыми шпильками, ниже для справки приведена часть нашего каталога:
Распечатать № | Запечатанный №. | Диаметр ролика (RD) | Ширина ролика (Ш) | Диаметр шпильки (Южная Дакота) | Длина шпильки (СЛ) | Мин. длина порога (TL) | Тонкие нити | Размер смазочного фитинга (F) | Рекомендовать Токе фунты | Статическая грузоподъемность, фунты | Динамическая емкость Lbs |
ЦФ-1/2-Н | ЦФ-1/2-НС | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 | 720 | 620 |
ЦФ-1/2 | ЦФ-1/2-С | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
ЦФ-9/16 | ЦФ-9/16-С | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
ЦФ-5/8-Н | ЦФ-5/8-НС | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 | 1065 | 930 |
ЦФ-5/8 | ЦФ-5/8-С | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 | 1215 | 955 |
ЦФ-11/16 | ЦФ-11/16-С | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 | 1215 | 955 |
ЦФ-3/4 | ЦФ-3/4-С | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
ЦФ-7/8 | ЦФ-7/8-С | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
КФ-1 | CF-1-S | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
ЦФ-1 1/8 | CF-1 1/8-S | 1.125 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
ЦФ-1 1/4 | CF-1 1/4-S | 1.25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
ЦФ-1 3/8 | CF-1 3/8-S | 1.375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
ЦФ-1 1/2 | CF-1 1/2-S | 1.5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
ЦФ-1 5/8 | ЦФ-1 5/8-С | 1.625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
ЦФ-1 3/4 | CF-1 3/4-S | 1.75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
ЦФ-1 7/8 | ЦФ-1 7/8-С | 1.875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
КФ-2 | CF-2-S | 2 | 1.25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
